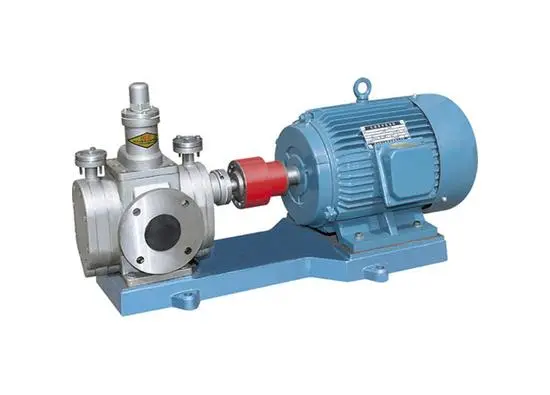

YCB型圓弧齒輪油泵產品概述:
主要適用于輸送粘度在5-1500c.s.t，不含固體顆粒無腐蝕性的各種液體。如：汽油、煤油、柴油及機械潤滑油，是油槽汽車和石油部門的泵種。
本型泵采用雙圓弧齒輪構成，是適應工業輸油泵產品，安裝、維修方便。泵可正反轉，進出油口依轉向定。
性能參數:
| 型號 |
口徑 |
流量 |
壓力 |
轉速 |
汽蝕 |
效率 |
電機 |
|
|
功率 |
型號 |
|||||||
| YCB0.6-0.6 | 25 | 0.6 | 0.6 | 910 | 5.5 | 60 | 0.75 | Y90S-6 |
| YCB0.6-1.6 | 25 | 0.6 | 1.6 | 910 | 7.0 | 70 | 1.1 | Y90L-6 |
| YCB1.6-0.6 | 32 | 1.6 | 0.6 | 910 | 5.5 | 63 | 0.75 | Y90S-6 |
| YCB1.6-1.6 | 32 | 1.6 | 1.6 | 940 | 7.0 | 71 | 2.2 | Y112M-6 |
| YCB3.3-0.6 | 40 | 3.3 | 0.6 | 940 | 5.0 | 60 | 1.5 | Y100L-6 |
| YCB3.3-1.6 | 40 | 3.3 | 1.6 | 960 | 7.0 | 72 | 5.5 | Y132M2-6 |
| YCB4-0.6 | 50 | 4 | 0.6 | 940 | 5.0 | 60 | 1.5 | Y100L-6 |
| YCB4-1.6 | 50 | 4 | 1.6 | 960 | 7.0 | 72 | 5.5 | Y132M2-6 |
| YCB8-0.6 | 65 | 8 | 0.6 | 960 | 5.0 | 61 | 3 | Y132S-6 |
| YCB8-1.6 | 65 | 8 | 1.6 | 970 | 7.0 | 75 | 11 | Y160L-6 |
| YCB10-0.6 | 65 | 10 | 0.6 | 960 | 5.0 | 62 | 4 | Y132M1-6 |
| YCB10-1.6 | 65 | 10 | 1.6 | 970 | 7.0 | 76 | 11 | Y160L-6 |
| YCB20-0.6 | 80 | 20 | 0.6 | 970 | 5.0 | 68 | 7.5 | Y160M-6 |
| YCB25-0.6 | 100 | 25 | 0.6 | 970 | 5.5 | 69 | 11 | Y160L-6 |
| YCB30-0.6 | 100 | 30 | 0.6 | 970 | 5.5 | 65 | 11 | Y160L-6 |
| YCB40-0.6 | 125 | 40 | 0.6 | 970 | 5.5 | 66 | 15 | Y180L-6 |
| YCB50-0.6 | 125 | 50 | 0.6 | 970 | 5.5 | 66 | 22 | Y200L2-6 |
| YCB60-1.0 | 125 | 60 | 1.0 | 970 | 5.5 | 65 | 30 | Y225M-6 |
| YCB80-0.6 | 150 | 80 | 0.6 | 970 | 5.5 | 65 | 22 | Y200L2-6 |
安裝操作流程：
1、將機組放在埋在有地腳螺栓的基礎上，在底座與基礎之間放成對墊，作正用。
2、松開聯軸器，用水平儀分別放在泵軸和底座上，通過調整楔塊墊使機組至水平，找正后，適當擰緊地腳螺栓，以防走動。
3、用混凝土灌注底座和地腳螺栓孔。
4、待混凝土干后，檢查底座和地腳螺栓是否有不良松動等現象，檢查后應擰緊合格后緊固端面螺栓時，用力要對稱均勻，邊緊邊盤動轉子。若遇到卡澀，應松掉螺栓重新緊，并重新檢查泵的水平度。
5、校正泵軸和電機軸的同軸度，在聯軸器處圓上的偏差允許小于0.1毫米，兩聯軸器平面間的間隙應保證2~3毫米，在兩聯軸器端面上，大和小間隙差數不得超過0.3毫米。
6、在接好管路及確定原動機轉動方向后，再接上聯軸器，并再校核一遍泵的同軸度。
7、弄清楚泵的允許高轉速。和現場工作高轉速；務必讓流體進到入口，盡量不要干轉和空轉；
8、在安裝過程中為防止雜物落入機器內，應將機組孔眼均蓋好。
9、泵在開啟前對進出管路進行清洗，在泵的進口段加上過濾器，以防雜物進入泵內。
10、進口與出口不要接反了。造成泵不出料來。
11、在機組實際試運轉3~4小時后后檢查，如沒有不良現象則認為安裝合格。
