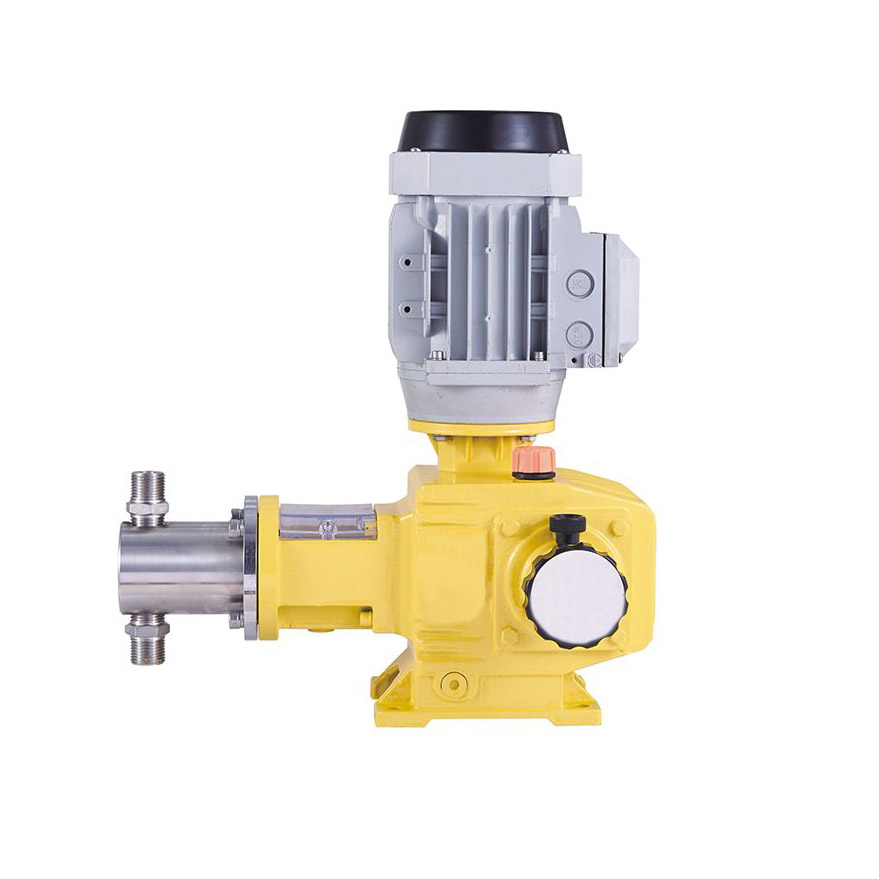

JSX系列柱塞式計量泵產品介紹：

可調流量范圍: 0-220 L/H

壓力范圍: 0-50 MPA

電機功率: 0.37KW, 0.55KW, 110V /220V / 380V/420V, 50/60HZ

驅動系統: 兩相、三相標準電機或防爆電機

流量控制方式:手動控制, 自動控制

應用：

應用于化工、石油化工、電力、醫藥、采礦、造船、輕工、農業、國防等領域。

防護等級: IP55,IP54

材料：

泵頭: SUS304, SUS316

單向閥: SUS304, SUS316, PVC, PTFE

閥球: 氧化鋯、304、316、陶瓷、二氧化硅

工作條件：

環境溫度: -30℃ --- 100℃

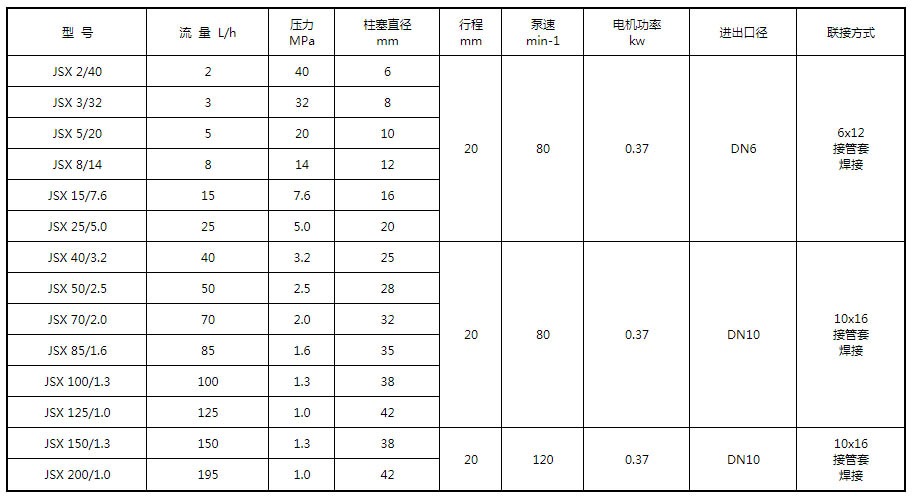

性能參數：

特點：

1.柱塞泵使用的排出壓力范圍比較廣泛，且宜制成高壓泵

2.結構簡單，維修方便。

3.配用柱塞直徑，通常在6-45mm。

4.可做成各種類型的保溫泵頭（有蒸汽、熱水、電加熱等泵頭）。

5.可配計量泵數字控制器，實現數字化，實現就地和遠程控制。

開機前的檢查與準備
（1）準備必要的開車工具：閥門鉤、扳手等。
（2）檢查泵的各連接部分的螺絲是否緊固，電機接地線是否良好，閥門是否靈活好用。
（3）檢查傳動箱內油位、油質，隔膜泵應在缸體油腔內注滿變壓器油，同時將油腔內的氣排盡。
（4）盤車轉動自如，無卡澀現象和異常響聲。
2.2開機步驟
（1）打開泵進出口連通閥，打開入口閥，灌泵。
（2）啟動電機。
（3）逐漸打開泵出口閥，然后關閉進出口連通閥。
（4）根據工藝流程調節流量。
2.3日常巡檢維護
（1）檢查設備有無異常響聲、振動，緊固件有無松動。
2.4停機步驟
（1）停止電機。
（2）關閉進出口閥門。

拆裝超詳細步驟
1、拆下進出口管路上法蘭及閥座壓緊螺栓后，即可依次取出閥套，閥球限位卡，閥球、閥座。
2、拆下缸蓋緊固螺栓，即可取出缸蓋、隔膜、限位板。
3、把柱塞移向前死點，將柱塞從十字頭上旋出，松開填料壓緊螺母后即可向外移出柱塞。
4、拆下隔膜液壓缸與機座的連接螺栓，即可取下液壓缸與機座的連接螺栓，即可取下液壓缸，一般情況下，此缸都不用取下。
5、松開油環的壓蓋螺栓，即可取出填料、隔環和柱塞套。
6、松開油環的壓蓋螺栓，即可取下刮油環。
7、放掉傳動箱體內的潤滑油，拆下箱體后端的有機玻璃板。
8、拆電機，取出聯軸器，擰下軸承蓋壓緊螺母，將軸承蓋、軸承、蝸桿和抽油器從傳動箱體拿出。
9、拆除行程調節電機的接線，打開調節箱蓋，拆下調節箱壓緊螺母，旋轉調節轉盤，將調節絲杠和調節箱從上套筒從傳動箱體上拆下。
10、拆下托架壓緊螺母，將托架從傳動箱體上取出，打開傳動箱體上蓋，從箱體拆出十字頭銷。
11、輕輕向上拉出滾針座，再小心地把滾針一根根檢出，不可遺漏。
12、輕輕把拉桿連同偏心塊分開后取出。
13、向上拉出N軸，即可取出拉桿、偏心塊套。
14、松開N軸上內六角螺栓，取下軸承壓蓋，卸下鎖緊螺母后，即可拆下軸承、軸承箱。
15、需要更換蝸輪軸上軸承和蝸輪時可用力把蝸輪向上拔，如果配合過緊而拔不出時，把箱體的地腳拆掉，把箱體吊起并倒過來，拆開下面的軸承壓蓋，用銅棒敲。
