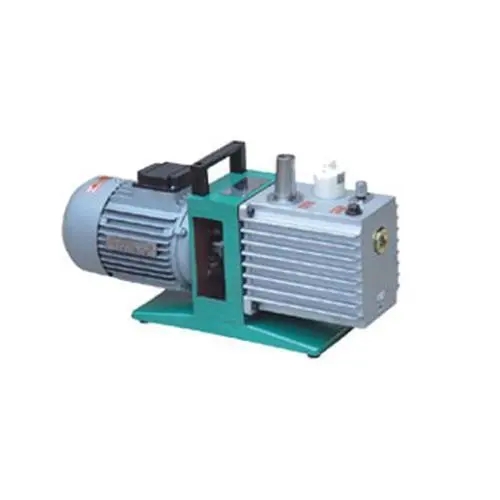

單級旋片式真空泵產品概述：
是用來對密封容器抽除氣體的設備?？勺鳛樵鰤?、擴散、分子預抽泵用?？捎糜陔娬婵掌骷圃?、保溫瓶制造、真空焊接、印刷、吸塑、制冷設備修理以及儀器儀表配套等。適宜于實驗室里使用。
在環境溫度540范圍內，進氣口壓強小于1.3×103帕的條件下允許長期連續運轉，被抽氣體相對濕度大于90%時，應開氣鎮閥。
抽氣時進氣口連續暢通大氣運轉不得超過一分種。
不適用于抽除對金屬有腐蝕的，對泵油起化學反應的，含有顆粒塵埃的氣體，以及含氧過高的，易爆性的，有毒的氣體。
工作原理：
系雙級高速直聯結構旋片式真空泵(以下簡稱直聯旋片真空泵)。它有偏心地裝在泵腔內的轉子，及轉子槽內的旋片。轉子帶動旋片旋轉時，旋片緊貼腔壁，把進、排氣口分隔開來，并使進氣積腔容積周期性地擴大而吸氣，排氣腔容積則周期性地縮小而壓縮氣體，推開排氣閥排氣，從而獲得真空。圖一為單級泵的工作原理示意圖。雙級是兩個單級串聯而成。
裝有氣鎮閥，具有延長泵油使用時間和防止泵油混水的作用。
具有防止返油的措施(2XZ-8)無防止油封漏油污染場地的措施。
性能參數：
|
型號
|
抽氣
速度
(L／S)
|
真空(Pa)
|
轉速
(rpm)
|
工作
電壓
(V)
|
電機
功率
(kw)
|
進氣口
直徑(mm)
|
用油量
(L)
|
泵油
溫升
(℃)
|
外形尺寸
|
總重量(kg)
|
|||
|
氣鎮關
|
氣鎮開
|
長
|
寬
|
高
|
|||||||||
|
XZ-0.5
|
0.5
|
10
|
|
1400
|
220
|
0.09
|
φ7
|
0.18
|
>40
|
225
|
110
|
220
|
7.2
|
|
XZ-1
|
1
|
10
|
|
1400
|
220
|
0.12
|
φ10
|
0.25
|
>40
|
275
|
110
|
220
|
7.5
|
|
2XZ-0.25
|
0.25
|
6.7×10-1
|
|
|
220
|
0.12
|
φ10
|
0.3
|
>40
|
440
|
125
|
224
|
11
|
|
2XZ-0.5
|
0.5
|
6.7×10-2
|
1.33
|
1400
|
220
|
0.18
|
φ13
|
0.42
|
|
445
|
125
|
256
|
13
|
|
2XZ-1
|
1
|
6.7×10-2
|
1.33
|
1400
|
220
|
0.25
|
φ19
|
0.4
|
>40
|
445
|
125
|
256
|
14
|
|
2XZ-2
|
2
|
6.7×10-2
|
1.33
|
1400
|
380/220
|
0.37
|
φ19
|
0.48
|
|
478
|
148
|
277
|
20
|
|
2XZ-4
|
4
|
6.7×10-2
|
1.33
|
1400
|
380/220
|
0.55
|
φ30
|
0.55
|
|
518
|
148
|
277
|
22
|
|
2XZ-8
|
8
|
6.7×10-2
|
1.33
|
1400
|
380
|
1.1
|
φ30
|
0.7
|
>50
|
575
|
185
|
315
|
55
|
| 2XZ-15 |
15
|
6.7×10-2
|
1.33
|
1400
|
380
|
1.5
|
φ40
|
0.8
|
>70
|
578
|
185
|
315
|
55
|
