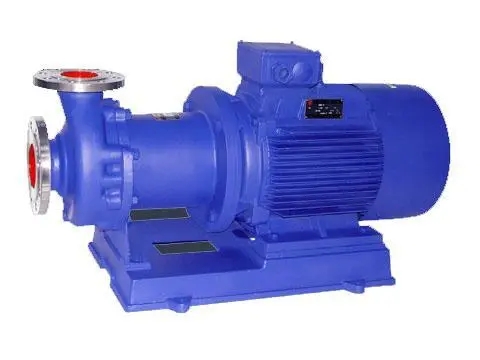

CQB型不銹鋼磁力泵

詳細介紹

CQB型不銹鋼磁力驅動泵產品概述：
通常由電動機，磁力偶合器和耐腐蝕離心泵組成。其主要特點是利用磁力偶合器傳遞動力，當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過問隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封。


產品用途：
適用于石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送易燃、易爆、揮發、有毒、稀有貴重液體和各種腐蝕性液體的設備。適用于輸送吸入壓力不大于0.2MPa，大工作壓力1.6MPa，溫度不超過100℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S的不含硬顆粒和纖維的液體。


不銹鋼磁力泵是由磁力泵由泵、磁力傳動器、電動機三部分組成。關鍵部件磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成。當電動機帶動外磁轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸傳遞，將動密封轉化為靜密封。由于泵軸、內磁轉子被泵體、隔離套完全封閉，從而徹底解決了“跑、冒、滴、漏”問題，消除了煉油化工行業易燃、易爆、有毒、有害介質通過泵密封泄漏的安全隱患，有力地保證了職工的身心健康和安全生產。然而長時間的使用后不及時維護，不正當的操作往往會導致機器問題的發生：
1、磁力泵軸承損壞。軸承采用的材料是高密度碳，如遇泵斷水或泵內有雜質，就會造成軸承的損壞。圓筒形聯軸器內外磁轉子間的同軸度要求若得不到保證，也會直接影響軸承的壽命。
2、揚程不足。造成這種故障的原因有:輸送介質內有空氣，葉輪損壞，轉速不夠，輸送液體的比重過大，流量過大。
3、磁力泵軸折斷。泵軸采用的材料是99%的氧化鋁瓷，泵軸折斷的主要原因是，因為泵空運轉，軸承干磨而將軸扭斷。拆開泵檢查時可看到軸承已磨損嚴重預防泵折斷的主要辦法是避免泵的空運轉。
4、流量不足。造成流量不足的主要原因有:葉輪損壞，轉速不夠，揚程過高，管內有雜物堵塞等。

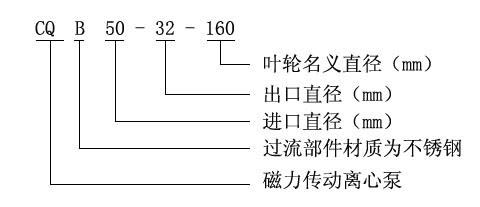

型號意義：

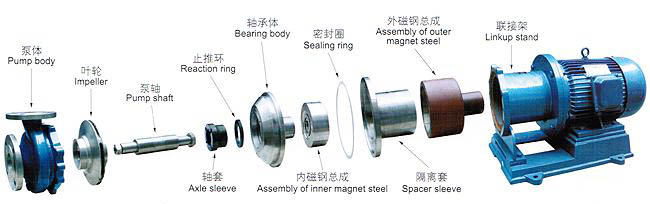

結構圖：



性能參數：



型  號

流量
Q
m3/h

揚程
H
m

汽蝕余量
(NPSH)r
m

轉速
n
r/min

軸功率
pa
KW

效率
ゥ
%

配帶電機功率KW

介質密度g/cm3

≤1

≤1.3

≤1.84

CQB32-20-125

3.2

20



2900

0.58

30

1.1

1.5

2.2

CQB32-20-160

3.2

32



2900

0.99

28

1.5

2.2

3

CQB40-25-105

6.3

12.5



2900

0.55

39

1.1

1.5

2.2

CQB40-25-125

6.3

20



2900

0.98

35

1.1

2.2

3.0

CQB40-25-160

6.3

32



2900

1.72

32

2.2

3.0

4.0

CQB40-25-200

6.3

50



2900

3.43

25

4.0

5.5

7.5

CQB50-40-85

12.5

8

3.5

2900

0.56

49

0.75

1.1

1.5

CQB50-32-105

12.5

12.5

3.5

2900

0.91

47

1.1

1.5

2.2

CQB50-32-125

12.5

20

3.5

2900

1.62

42

2.2

3.0

4.0

CQB50-32-160

12.5

32

3.5

2900

2.79

39

3.0

4.0

5.5

CQB50-32-200

12.5

50

3.5

2900

5.49

31

7.5

7.5

11

CQB50-32-250

12.5

80

3.5

2900

10.89

25

15

18.5

22

CQB65-50-125

25

20

3.5

2900

2.67

51

3.0

4.0

5.5

CQB65-50-160

25

32

3.5

2900

5.07

43

5.5

7.5

11

CQB65-40-200

25

50

3.5

2900

9.20

37

11

15

18.5

CQB65-40-250

20

80

3.5

2900

14.72

37

18.5

22

30

CQB80-65-125

50

20

4.0

2900

5.24

52

5.5

7.5

11

CQB80-65-160

50

32

4.0

2900

9.08

48

11

15

18.5

CQB80-50-200

50

50

4.0

2900

14.80

46

18.5

22

30

CQB80-50-250

50

80

4.0

2900

23.68

46

30

37

45

CQB100-80-125

100

20

4.0

2900

9.73

56

11

15

18.5

CQB100-80-160

100

32

4.0

2900

15.85

55

18.5

22

30

CQB100-65-200

100

50

4.0

2900

25.69

53

30

37

45

CQB100-65-250

100

80

4.0

2900

45.39

48

45

55

75
