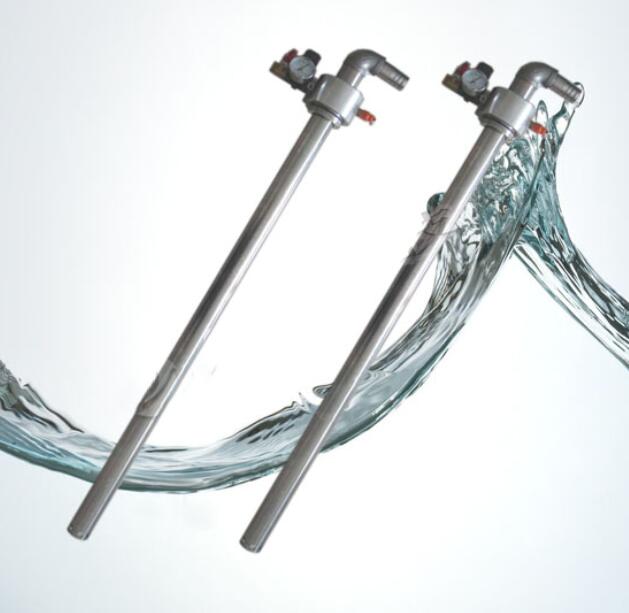

ZQY型氣壓式氣動油桶泵使用注意事項
Ø 打開油桶灌裝孔蓋，將本插桶泵插入并擰器。輸入油管一端固定在抽液器的出液接頭上，另一端接盛液容器。
Ø 將減壓閥調節旋鈕退出鎖緊位置（即向后退出）將氣管接上本插桶泵的進氣接頭夾緊。
Ø 打開空壓機出氣閥門（或管路氣閥），使壓縮氣經氣管、球閥、減壓閥進入柴油桶，同時調整減壓閥壓力.即轉動調節旋鈕，逆時針壓力減小，順時針壓力增大，使減壓閥的壓力表指針在0.015~0.025MPa之間，然后將調節旋鈕鎖緊（即向前推進），桶內液體即被抽出。
使用范圍
本氣動插桶泵以壓縮空氣為動力，用以抽取各種器內液體，適合于易燃易爆揮發性很強的油類、溶劑。
安全注意事項
由于本產品采用氣壓式原理，桶內必須沖入壓縮空氣，液體才能被抽出，壓力越高抽取速度越快，但桶體內的耐壓程度，壓力過高會造成桶體爆裂，故使用氣動插桶泵必須嚴格遵守下列各項要球，以確保安全。
1、使用本插桶泵的儲液桶耐壓必須高於本插桶泵的工作壓力3倍。
2、使用前應檢查安全閥是否靈活（可拉動扣環進行檢查），使用中減壓閥壓力表達到0.03MPa時安全閥應工作（即小孔應放氣），如有異常應停止使用并檢修。
3、使用時應嚴格按本說明書，“使用方法”步驟操作，特別注意減壓閥壓力表指針不得大于0.025MPa，以免發生意外。如壓力偏高應及時逆時針方向轉動減壓閥調節旋鈕，或拉動安全閥如環使壓力下降。
4、使用時不得隨意敲打本插桶泵，以免漏氣或減壓閥失靈，安全閥失控造成意外。
5、壓力表應按計量要求定期檢定。
性能參數
|
產品名稱 |
型號 |
進出口徑 mm |
供氣壓力 Mpa |
流量 T/H |
揚程 m |
密封材料 |
材質 |
適用范圍 |
|
氣動漿料泵 (適合油桶) |
ZQY-0.8T |
51/32 |
0.3-1.0 |
0.8 |
0-100 |
四氟 |
304不銹鋼 |
高粘度12萬 CPS/25℃ 漿料液體 |
|
ZQY-1.2T-1 |
55/32 |
0.3-1.0 |
1.2 |
0-100 |
四氟 |
304不銹鋼 |
||
|
ZQY-3.2T-1 |
55/32 |
0.3-1.0 |
3.2 |
0-100 |
四氟 |
304不銹鋼 |
||
|
氣動漿料泵 |
ZQY-1.2T-2 |
60/32 |
0.3-1.0 |
1.2 |
0-100 |
四氟 |
304不銹鋼 |
|
|
ZQY-3.2T-2 |
72/38 |
0.3-1.0 |
3.2 |
0-100 |
四氟 |
304不銹鋼 |
||
|
ZQY-5T |
88/50 |
0.3-1.0 |
5 |
0-100 |
四氟 |
304不銹鋼 |
||
|
氣動油桶泵 (氣壓式) |
ZQY-25 |
25/25 |
0.03 |
40L/min |
5 |
氟橡膠/四氟 |
304不銹鋼 |
無粘度液體 |
|
ZQY-40 |
40/40 |
0.03 |
70L/min |
5 |
氟橡膠/四氟 |
304不銹鋼 |
||
| 氣動插桶泵 | QYB-40P | 53/20 | 0.5-0.7 | 40L/min | 3 | 四氟 | 304不銹鋼 | 無粘度液體 |
