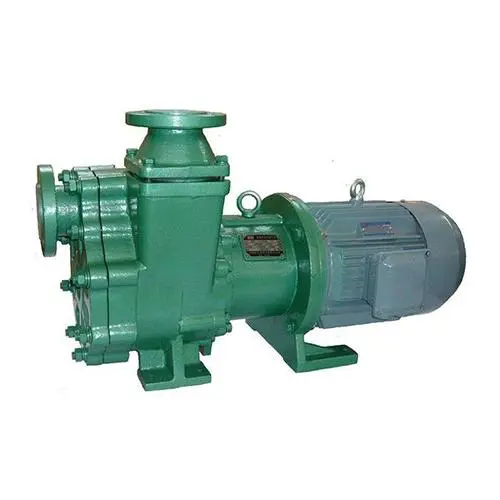

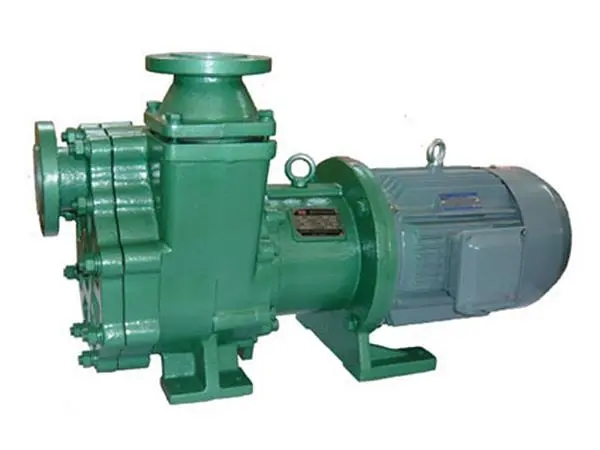

ZMD型氟塑料自吸磁力化工泵工作原理
1、由泵、磁力傳動器、電動機三部分組成。關鍵部件磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成。當電動機帶動外磁轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸傳遞，將動密封轉化為靜密封。由于泵軸、內磁轉子被泵體、隔離套封閉，從而解決了“跑、冒、滴、漏”問題，消除了煉油化工行業易燃、易爆、有毒、有害介質通過泵密封泄漏的安全隱患產。
2、應用現代磁力學原理，利用永磁體實現無接觸間接傳動的一種化工流程泵。當電機帶動外轉子(即外磁鋼)總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子(即內磁鋼)總成和葉輪同步旋轉，，驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室封閉，通過磁力偶合間接驅動泵軸上帶磁鐵的葉輪旋轉結構緊湊、安全節能。堅固耐用的泵體結構雖然接觸液體部分是氟塑料，但泵外殼是金屬材料，故泵體足以承受管道的重量及抵受機械性沖擊。
3、打開后，葉輪在泵體內做高速旋轉運動（打開前要使泵體內充滿液體），泵體內的液體隨著葉輪一塊轉動，在離心力的作用下液體在出品處被葉輪甩出，甩出的液體在泵體擴散室內速度逐漸變慢，液體被甩出后，葉輪中心處形成真空低壓區，液池中的液體在外界大氣壓的作用下，經吸入管流入泵內。泵體擴散室的容積是一定的，隨著被甩出液體的增加，壓力也逐漸增加，然后從出口被排出。液體就這樣連續不斷地從液池中被吸上來然后又連續不斷地從出口被排出去.
用途：
適用于石油化工、有色金屬冶煉農藥、制酸制堿、造紙、酸洗工藝、稀土分離、電鍍、電子,化成箔等行業。使用溫度：-40°C-130°C。
型號意義：
|
50 ZMD - 32 F |
|||
|
50 |
泵進口直徑是50mm |
32 |
泵的揚程為32m |
|
ZMD |
自吸式磁力驅動泵代碼 |
F |
泵過流部件材質為氟塑料 |
性能參數：
|
型號
(L表示帶底板)
|
進口
(mm)
|
出口
(mm)
|
流量 (m³/h) |
揚程
(m)
|
電機功率
(KW)
|
轉速
(r/min)
|
汽蝕余量
(m)
|
效率
(%)
|
重量
(kg)
|
|
40ZMD-20FL |
40 |
25 |
6.3 |
20 |
2.2 | 2900 | 3 | 16 | 110 |
|
40ZMD-32F |
40 |
25 |
6.3 |
32
|
4
|
2900 |
3
|
26
|
110 |
|
40ZMD-32FL |
40 |
25 |
6.3 |
32 |
4
|
2900 | 3 | 24 | 110 |
|
50ZMD-20FL |
50 | 40 | 12.5 | 20 | 2.2 | 2900 | 3 | 25 | 188 |
|
50ZMD-25FL |
50 | 40 | 12.5 | 25 |
4
|
2900 | 3 | 44 | 188 |
|
50ZMD-32FL |
50 | 40 | 12.5 | 32 | 5.5 | 2900 | 3 | 44 | 188 |
|
50ZMD-32F |
50 | 40 | 12.5 | 32 | 7.5 | 2900 | 3.5 | 21 | 188 |
|
50ZMD-45F |
50 | 40 | 12.5 | 45 | 7.5 | 2900 | 3.5 | 35 | 188 |
|
65ZMD-32FL |
65 | 50 | 25 | 32 | 7.5 | 2900 | 3.5 | 40 | 200 |
|
65ZMD-32F |
65 | 50 | 25 | 32 | 7.5 | 2900 | 3.5 | 52 | 200 |
|
65ZMD-45F |
65 | 50 | 25 | 45 | 11 | 2900 | 3.5 | 48 | 200 |
|
80ZMD-20FL |
80 | 50 | 50 | 20 | 7.5 | 2900 | 4.5 | 38 | 320 |
|
80ZMD-32F |
80 | 50 | 50 | 32 | 11 | 2900 | 3.5 | 50 | 320 |
|
80ZMD-45F |
80 | 50 | 50 | 45 | 18.5 | 2900 | 3.5 | 48 | 320 |
