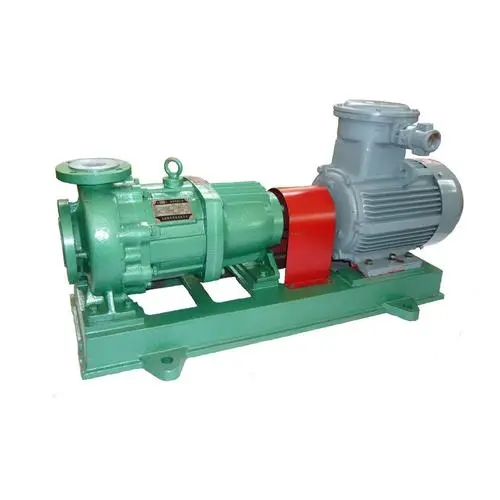

CQB-F型氟塑料化工磁力泵產品概述:
采用磁力耦合傳動，不存在動密封點。其過流部件采用氟塑料及工業陶瓷制成。CQB-F氟塑料磁力泵無需機械軸封，不滲漏，液體過流部件選用氟塑料，陶瓷、氟橡膠等材料，泵體外殼用金屬材料固定，故泵體足以承托管道的重量。小于DN50mm的為全氟塑料磁力驅動泵。
是利用現代磁學原理和永磁體實現非接觸間接傳動。電機驅動外轉子即外磁鋼總成轉動時，內轉子即內磁鋼總成與葉輪在磁場作用下通過隔離套同步轉動。
介質完全封閉在靜態隔離套內，從而達到泵送介質無泄漏的目的，解決了機械傳動泵軸封泄漏的問題。
由泵、磁力驅動器和電機組成。磁力執行器的關鍵部件由外磁轉子、內磁轉子和非磁隔離套組成。當電機帶動外磁轉子旋轉時，磁場能穿透氣隙和非磁性材料，帶動與葉輪相連的內磁轉子同步旋轉，實現動力的非接觸傳遞，將動密封變為靜密封。
由于泵體和隔離套將泵軸和內磁轉子完全封閉，解決了“跑、冒、滴、漏”問題，消除了煉油化工行業中易燃、易爆、有毒有害介質通過泵密封泄漏的隱患有效保障職工身心健康和安全生產。
使用范圍:
CQB-F系列磁力泵應用于石油、化工、冶金、制藥、電鍍、環保等行業，可輸送強酸、強堿、強氧化性、易燃、易爆、劇毒貴重液體。
性能參數:
|
型 號 |
進口 (mm) |
出口 (mm) |
流量 (m³/h) |
揚程 (m) |
電機功率 (kw) |
汽蝕余量 (m) |
轉速 (m) |
使用溫度 (℃) |
重量 (kg) |
|
CQB16-12-50F |
16 |
12 |
0.6 |
2 |
0.025 |
9 |
2900 |
＜80 |
5 |
|
CQB15-15-65F |
15 |
15 |
0.8 |
3.2 |
0.18 |
6 |
2900 |
＜80 |
7 |
|
CQB20-15-75F |
20 |
16 |
1.6 |
7 |
0.18 |
6 |
2900 |
＜80 |
8 |
|
CQB25-20-100F |
25 |
20 |
2.5 |
10.5 |
0.37 |
6 |
2900 |
＜80 |
12 |
|
CQB32-20-110F |
32 |
20 |
3.6 |
12.5 |
0.55 |
6 |
2900 |
＜80 |
18 |
|
CQB32-20-125F |
32 |
20 |
3.6 |
20 |
0.75 |
6 |
2900 |
＜80 |
20 |
|
CQB32-20-160F |
32 |
20 |
3.6 |
32 |
1.5 |
6 |
2900 |
＜80 |
50 |
|
CQB40-25-120F |
40 |
25 |
6.3 |
15 |
0.75 |
5 |
2900 |
＜80 |
35 |
|
CQB40-25-125F |
40 |
25 |
6.3 |
20 |
1.1 |
5 |
2900 |
＜80 |
55 |
|
CQB40-25-160F |
40 |
25 |
6.3 |
32 |
3 |
5 |
2900 |
＜80 |
40 |
|
CQB40-25-200F |
40 |
25 |
6.3 |
50 |
5.5 |
3.7 |
2900 |
＜80 |
55 |
|
CQB40-40-100F |
40 |
40 |
6.3 |
10 |
0.55 |
3.7 |
2900 |
＜80 |
40 |
|
CQB40-40-125F |
40 |
40 |
6.3 |
18 |
1.1 |
3.7 |
2900 |
＜80 |
40 |
|
CQB50-32-125F |
50 |
32 |
12.5 |
20 |
1.5 |
3.2 |
2900 |
＜80 |
45 |
|
CQB50-32-160F |
50 |
32 |
12.5 |
32 |
4 |
3.5 |
2900 |
＜100 |
80 |
|
CQB50-32-200F |
50 |
32 |
12.5 |
50 |
7.5 |
3.5 |
2900 |
＜100 |
150 |
|
CQB65-50-125F |
65 |
50 |
20 |
20 |
4 |
4 |
2900 |
＜100 |
100 |
|
CQB65-50-150F |
65 |
50 |
20 |
25 |
4 |
4 |
2900 |
＜100 |
100 |
|
CQB65-50-160F |
65 |
50 |
20 |
32 |
5.5 |
4 |
2900 |
＜100 |
160 |
|
CQB65-50-180F |
65 |
50 |
20 |
38 |
7.5 |
4 |
2900 |
＜100 |
160 |
|
CQB65-40-200F |
65 |
40 |
20 |
50 |
11 |
4 |
2900 |
＜100 |
180 |
|
CQB80-65-125F |
80 |
65 |
50 |
20 |
7.5 |
4 |
2900 |
＜100 |
160 |
|
CQB80-65-160F |
80 |
65 |
50 |
32 |
11 |
4 |
2900 |
＜100 |
180 |
|
CQB80-50-200F |
80 |
50 |
50 |
50 |
18.5 |
4 |
2900 |
＜100 |
195 |
|
CQB100-80-125F |
100 |
80 |
100 |
20 |
15 |
4 |
2900 |
＜100 |
195 |
|
CQB100-80-160F |
100 |
80 |
100 |
32 |
18.5 |
4 |
2900 |
＜100 |
220 |
