襯氟隔膜泵控制閥由主閥和外裝附件組成。其中，主閥包括閥體、壓板及膜片、大閥板、緩閉閥板、閥座、閥桿組件等部件。板用閥桿組件與壓板及膜片連接一起，膜片壓緊在閥蓋與膜片座之間，膜片的上下運動帶動緩閉閥板上下升降。閥桿穿過大閥板的中心孔，因之大閥板可以在一定的范圍內沿閥桿滑動。平時，在自重和上部壓緊彈簧的壓力下壓緊在閥座上，液位計使閥門處于關閉狀態?？刂崎y的外裝附件安電動隔膜泵裝在閥門膜片兩側與閥門進、出水管上，膜片的下腔與閥門進水側的連接管上裝設控制閥、過濾器和一只特制的逆止閥。膜片的上腔與閥門的出水側的連接管上只設過濾器和一只控制閥。主閥內大閥板和緩閉閥板的運動和所處的位置決定了工作狀態的變化和啟閉。閥門的外裝附件和管路隨時把閥門前后的壓力變化傳遞到閥門內由膜片分成的上腔和下腔，控制大閥板和緩閉閥板的運動，并可以通過調整附件改變大閥板與緩閉閥板的運行速度，使閥門的開啟與緩閉時間處于規定的范圍內。

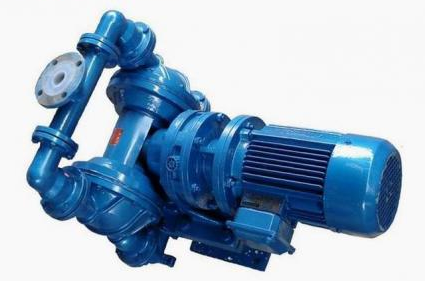

　　襯氟隔膜泵是目前國內穎的一種采用壓縮空氣為動力源，通過氣閥往復運動分配空氣，帶動隔膜擠壓輸送介質的容積式泵，集雜質泵、自吸泵、泥漿泵、屏蔽泵、潛水泵等輸送機械的優點。該系列產品以優質HT200鑄鐵為外殼，具有良好的物理性能，以聚四氟乙烯為內襯材料，可適用于除熔融態堿鹽以外的任何酸、堿及各類有機溶劑，應用范圍極其廣泛系列泵具有結構美觀，良好的物理抗性，經久耐用等特點，對于各種腐蝕性液體、帶顆粒、高粘度、易揮發、易燃、易爆、劇毒的液體、陶瓷釉漿、果漿、膠水、油輪倉底油回收、臨時倒罐等液體均能予以抽光吸盡，尤其可以解決跑、冒、滴、漏及不允許空轉等問題，該系列產品可利用普通干凈的工業氣或儀表氣，在0.1公斤的低壓下啟動，在正常輸送狀況下節約用氣量30%以上，是的節能性泵種，具有良好的市場前景。

　　一、襯氟隔膜泵工作原理及設計特點:

　　1、壓縮空氣為動力。

　　2、是一種由膜片往復變形造成容積變化的容積泵，其工作原理近似于柱塞泵，由于工作原理的特點，因此具有以下特點:

　?。?）不會過熱：壓縮空氣作動力，在排氣時是一個膨脹吸熱的過程，氣動泵工作時溫度是降低的，無有害氣體排出。

　?。?）不會產生電火花：不用電力作動力，接地后又防止了靜電火花

　?。?）可以通過含顆粒液體：因為容積式工作且進口為球閥，所以不容易被堵。

　　（4）對物料的剪切力極低：工作時是怎么吸進怎么吐出，所以對物料的攪動小，適用于不穩定物質的輸送

　?。?）流量可調節，可以在物料出口處加裝節流閥來調節流量。

　　二、單向閥:泵頭通常由兩部分組成--單向閥和密封圈-柱塞桿。一般由閥體塑料或陶瓷閥座和紅寶石球組成.在壓力的作用下寶石球離開閥座,流動相流過單向閥;反之,在反向力的作用下,寶石球回到閥座上,此時流動相不再流過單向閥.顯然寶石球與閥座之間的配合必須非常適合才能防止流動相的泄漏.為了保證單向閥不發生泄漏,一些單向閥中安裝了兩套寶石球和閥座,也有一些是將寶石球用一個合適的彈簧壓在閥座上.在不同的應用領域,單向閥閥體的材料有所不同,例如考慮生物兼容性的系統,閥體往往采用金屬鈦,而不用不銹鋼.為了降低成本和減少維護費用,一些生產廠商還采用了可置換式的卡套式塑料單元件,當然其功能仍保持不變。

　　柱塞桿與密封圈:柱塞桿在頭內做前后的往復運動,完成將流動相吸入泵頭然后再輸出的過程.柱塞桿的典型材料藍寶石,不銹鋼或其他材質的柱塞桿往往用于一些特殊的領域.頭內的密封圈是防止流動相從柱塞桿的周圍流走而設計的。
