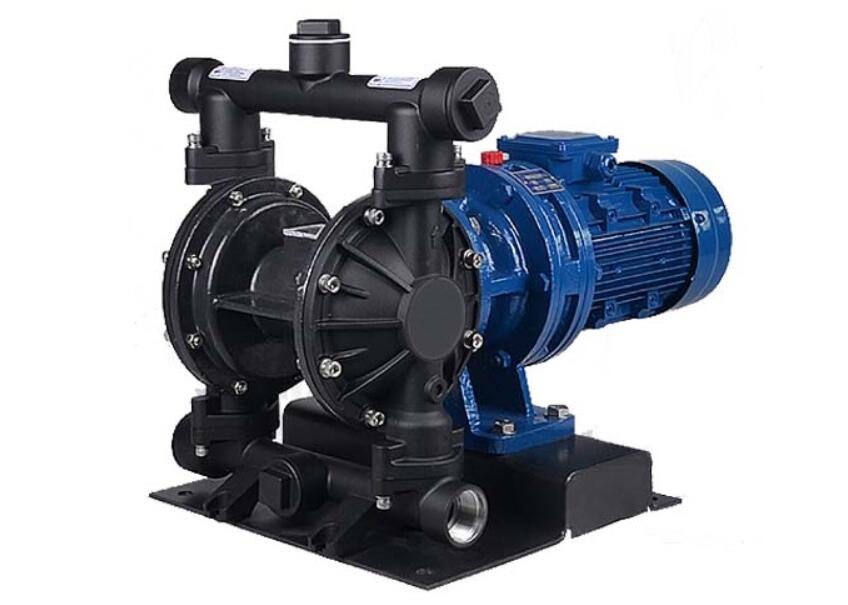

DBY型鋁合金電動隔膜泵產品概述：
是一種隔膜式往復泵。本泵應用于石化、陶瓷、冶金等行業，不需灌引水、自吸7米。直徑在10毫米以下的顆粒、泥漿等均可通過。由于隔膜將被輸送介質和傳動機械件分開，所以介質不會向外泄漏，且泵本身無軸封長。根據不同介質，隔膜分為氯醇橡膠、氟橡膠、丁晴橡膠等。

具有下列特點：
1、不需灌引水，自吸7米。
2、通過性能好，直徑在10毫米以下的顆粒、泥漿等均可通過。
3、由于隔膜將被輸送介質和傳動機械件分開，所以介質不會向外泄漏；且泵本身無軸封；根據不同介質，隔膜可分為氯丁橡膠、氟橡膠、丁晴橡膠、聚四氟已烯、特氟龍(F46)等。
4、泵體介質過流部分，可根據用戶要求不同，分為鑄鐵、不銹鋼、襯膠、鋁合金，電機可分普通電機、防爆電機、減速電機和電磁調速電機.

DBY系列鋁合金電動隔膜泵型號意義：

工作原理：

結構說明：

性能參數：


注意事項
1、開停車負荷操作:隔膜泵是由變頻電機驅動,若開停車負荷過大或過小、為盡量避免以上情況的出現,硬性規定開停車負荷都控制在30%左右，并在儀表中設置使增減負荷都必須在一段時間內才能完成，有效的從工藝上做到了對變頻器的維護。
2、空氣及潤滑油壓力系統操作:隔膜泵的儀表空氣和潤滑油壓力都與主電機設有聯鎖，推進液的注油、排油閥為氣閉閥，要始終維持一定的空氣壓力，兩閥的小動作壓力不低于0.4MPa，所以儀表空氣壓力一般維持在015MPa以上，即使停泵后也不停儀表空氣，以免推進液腔內的液體不夠或過量，供給閥門的空氣是經過過濾、油霧化的。隔膜泵在運行中,潤滑油壓力應不低于壓力聯鎖值(0115MPa)，且潤滑油出口過濾器壓差不能太大，潤滑油流量窺鏡內的鋼球應處于上限位置，調節此流量時調節幅度不能太大，以免瞬間流量過大使壓力下降太快引起聯鎖跳車。
鋁合金電動隔膜泵口徑的選擇和確定主要依據閥的流通能力即Cv。在各種工程的儀表設計和選型時，都要對隔膜泵進行Cv計算，并提供隔膜泵設計說明書。從隔膜泵的Cv計算到閥的口徑確定，一般需經以下步驟:
1、計算流量的確定?，F有的生產能力、設備負荷及介質的狀況，決定計算流量的Qmax和Qmin.
2、閥前后壓差的確定。根據已選擇的閥流量特性及系統特點選定S(阻力系數)，再確定計算壓差。
3、計算Cv。根據所調節的介質選擇合適的計算公式和圖表，求得Cmax和Cmin.
4、選用Cv。根據Cmax，在所選擇的產品標準系列中選取>Cmax且與其接近的一級C.
5、開度驗算。一般要求大計算流量時的開度≯90%，小計算流量時的開度≮10%。
6、實際可調比的驗算。一般要求實際可調比≮10。
7、閥座直徑和公稱直徑的確定。驗證合適后，根據C確定。
